Важкі дискові борони. Огляд найпопулярніших моделей

Дискова борона належить до розряду багатофункціональних сільськогосподарських знарядь, які використовуються для передпосівного і сезонного поверхневого обробітку ґрунту.

Знаряддя не є самостійним агрегатом – за допомогою причіпного пристрою борона приєднується до трактора.

Сучасні дискові борони поділяються на легкі і важкі, причіпні та навісні.

У цій статті ми детальніше розглянемо важкі дискові борони від провідних світових виробників.

Важкі дискові борони – це агрегати, призначені для знищення бур’янів та подрібнення пожнивних решток, для розділення пластів ґрунту після або замість оранки плугами, обробітку ґрунту після збирання товстостеблових просапних культур тощо.

Навісна важка дискова борона має дві секції, у кожній секції – по дві батареї. Диски батарей передньої секції розташовані опуклістю всередину, задньої – опуклістю назовні. Батареї монтують на трубчатій зварній рамі. До її труб прикріплені підшипники зі саморухомими сальниками. На рамі також укріплена підвіска для приєднання до трактора. Крім цього, на рамі встановлений баластний ящик. Щоб диски не забивалися, біля кожного встановлені чистики.

Передбачена можливість установки трьох кутів атаки: 80, 13 і 18˚, шляхом перестановки болтів кріплення батарей у кронштейнах рами.

Причіпна важка дискова борона також має чотири батареї, які з’єднані в дві секції. Кожна з них змонтована на рамі, рами між собою пов’язані шарнірно. Кожна батарея складається з п’яти вирізних дисків, що насаджені почергово з розпірними втулками на квадратну вісь. Батареї кріпляться до брусів рами. На брусах укріплені ящики для баласту. Передбачена можливість зміни кута атаки: 6, 12, 15 і 18˚. Опускання в робоче та підйом у транспортне положення виконуються виносним гідроциліндром, який включений в гідросистему трактора, або за допомогою важеля гвинтового механізму.

Важкі дискові борони забезпечують:

• високу продуктивність в одиницях площі;
• оптимальну глибину обробітку від 8 до 20 см;
• помірний знос;
• збереження вологості ґрунту;
• якісне змішування пожнивних решток;
• швидке перегнивання.

Сучасні борони вирізняються міцністю, якістю та економічністю, вони допомагають підвищити рентабельність і продуктивність. Тож розглянемо деякі моделі від провідних виробників, які користуються попитом на українському ринку.

ATLAS AO_PROFI від компанії BEDNAR

Для подрібнення великої кількості рослинних решток використовують важкі дискові борони ATLAS AO_PROFI від компанії BEDNAR. Це надійна лінійка універсальних дискових борін з технічними особливостями, що забезпечують якісне подрібнення стерні після збирання врожаю та переробку великої кількості рослинних решток.

ATLAS AO_PROFI має дискові секції, розташовані у X-подібній формі, що дозволяє дисковій бороні точно слідувати за трактором. Дворядне розміщення задніх котків забезпечує кращу стабільність роботи на високій швидкості, ніж однорядна конструкція. Це рішення також усуває зазор в агрегатах з двома котками в одному ряду. Інтегрована транспортна вісь забезпечує рівномірний розподіл ваги борони та усуває її коливання. Більше того, це забезпечує безпечніше транспортування і зменшує радіус повороту трактора з бороною на розвороті.

Агрегат має достатньо велику відстань між окремими робочими секціями, що унеможливлює забивання агрегату та забезпечує безперебійну роботи, навіть під час роботи у вологих умовах. Відстань між переднім і заднім рядом дискової секції перевищує 145 см, а відстань дисків до задньої осі котка – до 145 см. Кліренс рами становить близько 70 см. Це забезпечує безпроблемну пропускну здатність.

Борона ATLAS AO_PROFI спереду може бути оснащена подрібнювальним котком TRASH CUTTER, що є ідеальним вибором для подрібнення решток та стерні. Такі подрібненні рештки краще розкладаються і полегшують подальший обробіток ґрунту, запобігаючи забиванню агрегата. Також борона оснащена гідравлічним дишлом, що покращує якість роботи агрегата, оскільки дискова борона ідеально копіює будь-які нерівності рельєфу.

Базова модель дискової борони ATLAS AO_PROFI вже включає легке регулювання робочої глибини без використання гідравлічних кліпс. Робоча глибина встановлюється за допомогою гідравліки на задніх котках та передніх опорних колесах.

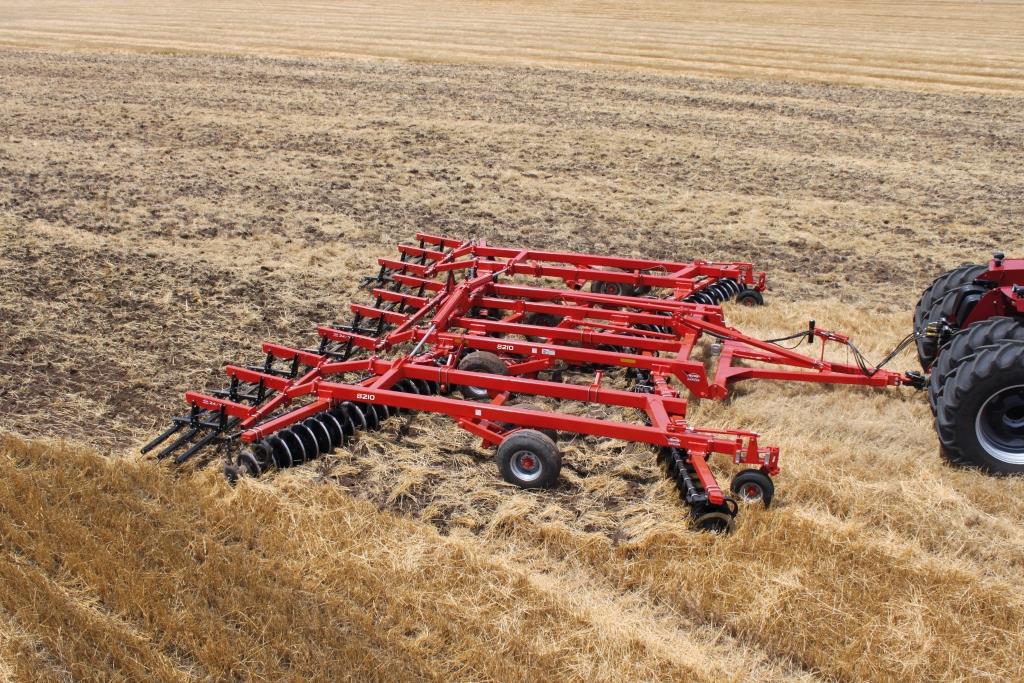

KUHN Krause 8210

Тандемні борони KUHN Krause 8210 забезпечують універсальну роботу та високу продуктивність в різноманітних ґрунтово-кліматичних умовах на глибину 12 – 20 см., незалежно від кількості пожнивних решток.  Важкі основні та допоміжні компоненти рами, в поєднанні з поліпшеною технологією зварних швів, підвищують міцність, надійність та довговічність конструкцій борін.

Дискова борона 8210 комплектується дисками Residue Razor™, діаметром 56 або 61 см, товщиною 6 мм з інтервалом 23,1 см. кутом атаки передньої батареї 20°, задньої 19°, що забезпечує послідовний обробіток з інтенсивним перемішуванням рослинних решток з ґрунтом. Патенти передових технологій KUHN Krause: розпірні литі втулки Ø15 см. з надміцного чавуну, маючи прецизійні отвори для точної посадки на вал та форму ідеальної відповідності поверхні дисків, підвищують жорсткість дискових батарей. Асиметрична компоновка яких, забезпечує перекриття роботи дисків, мінімізуючи опір та навантаження на конструкцію рами. Дугові кронштейн-ресори Rock-Flex, як захист на кам’янистих і важких ґрунтах, з посиленими підшипниками PEER® TILLXTREME™, не потребуючими технічного обслуговування, забезпечують надійність, міцність та витривалість конструкції борін 8210.  Нові регульовані пружинні шкребкові вузли з увігнутого боку кожного диска, виконують агресивне та ефективне очищення в різних польових умовах, обмежуючи накопичення рослинних решток і ґрунту в зоні підшипникових вузлів. Перераховані вище технологічні рішення, виводять продукт 8210 від KUHN Krause, по за конкуренцію.

Для полегшення розворотів дискової борони 8210 на краях поля, на моделях Quad-Fold™ відкидні колеса в стандартній комплектності, на інших моделях – опція. Всі регулювання – без застосування інструменту.

Точка дистанційного керування заглибленням, зручно розташована на передній частині борони, що робить легким точне її налаштування. Дякуючи візуальному вказівнику, зміна робочої глибини виконується за лічені секунди.

Центр підключення гідравліки до трактора підвищує комфорт роботи оператора, це кольорові насадки-покажчики на штуцерах шлангів, комплект технічної документації та схема прокладки шлангів.

Стандартно для всіх моделей Quad-Fold™, передбачена система захисту від перевантаження тягового бруса та рами борони – Guardian Hitch. Поперечні зусилля на тяговому брусі передаються через шарнір зчіпного пристрою, де ударне навантаження амортизується поліуретановими блоками.

У стандартній комплектності, для всіх моделей 8210, надпотужні, необслуговуючі тандеми опорних коліс, забезпечують дотримання заданої глибини роботи борони на нерівних поверхнях та стабільне транспортування її по дорогах.

Для покращення посівного ложа та збільшення врожайності, дискові борони KUHN Krause можуть бути оснащені додатковим обладнанням – системами вирівнювання:

– 3-рядною (весняною) зубчато-пружинною бороною 24/7®, довжиною зубів – 41 см та Ø1,1 см, для ефективного створення рівної посівної грядки та відмінного формування грудок певного розміру з рівномірним розподілом рослинних решток;

– Катком 24/7®, для максимально продуктивного формування та сортування грудок певного розміру, вирівнювання і ущільнення ґрунту.

Конструкції KUHN Krause, від 11-ти до 13,4-метрових моделей Quad-Fold™, мають 5-секційну схему, де відносно центральної жорсткої секції гідравлікою фіксуються розкладні внутрішні і зовнішні крила. Це дозволило розподілити масу та навантаження під час роботи борони рівномірно по всій конструкції.

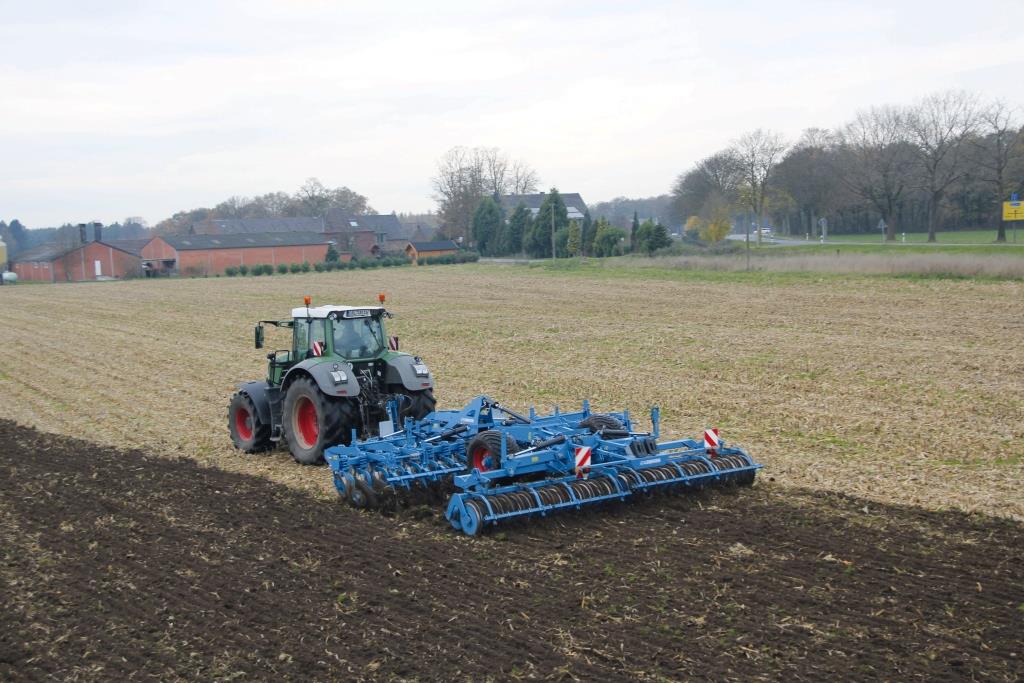

Rubin 12 від Lemken

Lemken пропонує коротку дискову борону Rubin 12, яка працює так само глибоко як і культиватор – до 20 см завдяки дискам діаметром 736 мм.. Тому Rubin 12 призначений як для стерньового, так і для основного обробітку ґрунту при важких ґрунтових умовах.

Ця коротка дискова борона при будь-яких ґрунтових умовах дозволить перемішувати великі обсяги пожнивних решток, а концепція симетричного розташування дисків покращує продуктивність. Rubin 12 буває від 4 до 7 метрів шириною, як навісна, так і напівнавісна, а для роботи на максимальну глибину потрібно 80 к.с. на 1 метр ширини.

Переваги агрегата:

• два ряди зазубрених напівсферичних дисків діаметром 736 мм інтенсивно подрібнюють і перемішують ґрунт;
• робота без бокового відводу на високих швидкостях забезпечується за рахунок симетричного розташування дисків у кожному ряду;
• нахил дисків по вертикалі 20° для оптимального входження у ґрунт;
• кут атаки у напрямку руху 14° або 16° для оптимального входження у ґрунт. Суцільний обробіток ґрунту в діапазоні від 7 до 20 см;
• спеціально вигнуті та закручені стійки забезпечують максимально вільний простір між стійками. Це запобігає забиванню, також цьому сприяють трохи зміщені центральні диски;
• відбійний штригель позаду першого ряду дисків інтенсивно подрібнює і перемішує, вирівнюючий штригель після другого ряду дисків оптимально розподіляє ґрунтову масу і відмінно розрівнює;
• у навісній версії Rubin 12 може оснащуватися опорним колесом Unirad, яке в піднятому стані навантажує передню вісь, і в опущеному стані є новою напівнавісною системою, що не вимагає додаткового гідровиходу на тракторі.

Joker HD від HORSCH

Важкі дискові борони Horsch Joker HD часто використовують для передпосівного обробітку ґрунту після плуга чи культивації, а також для подрібнення грубих рослинних решток чи закладення органічних добрив. Машини виглядають масивними і мають стабільну жорстку конструкцію. Це стосується не тільки рами, а й дисків і підшипникових вузлів. Тут застосовуються підшипники закритого типу, які знаходяться в рідкому мастилі, і тому не вимагають додаткового обслуговування. Робоча глибина агрегату дорівнює до 15 см, а робоча ширина 5–7,00 м. Це вимагає споживання енергії в межах 300–550 к. с.

Серед сильних сторін Joker HD варто відзначити:

• іІнтенсивний поверхневий стерньовий обробіток після зернових;
• глибокий (до 15 см) обробіток ґрунту з можливістю інтенсивного перемішування великої кількості великостеблових пожнивних решток (наприклад, кукурудзи);
• великий діаметр дисків 62 см з шістьма отворами кріплення дають змогу застосовувати машину в найбільш складних умовах, наприклад, на важких ґрунтах або полях з великою кількістю рослинних залишків;
• завдяки конусній формі дисків кут атаки дисків (17°) залишається сталим незалежно від ступеню їх зносу;
• високий вирівнювальний ефект;
• застосування гумових демпферів у кріпленнях стійок забезпечує надійний захист і підвищує довговічність конструкції;
• стабільна масивна рама сумісна з великими навантаженнями під час глибокого обробітку ґрунту;
• коток Doppel RollPack Ø 55 см з U-подібним профілем кілець є оптимальним для роботи на всіх типах ґрунтів. Дає змогу використовувати машину на кам’янистих ґрунтах. Не забивається в умовах підвищеної вологості.

ДУКАТ GOLD від «Лозівські машини»

Важка дискова борна ДУКАТ GOLD – це універсальний агрегат, який за один прохід виконує усі функції, які необхідні для обробки та передпосівної підготовки по стерні або неораному полю.

ДУКАТ GOLD ідеально підходить для обробки ґрунту на площах із залишками високих стебел кукурудзи та соняшника, з великою масою сидерату, який використовують на зелене добриво. Борона забезпечує рівномірне перемішування ґрунту та рослинних залишків навіть на мінімальну глибину від 5 до 20 см, працюючи при цьому без забивання навіть при великій кількості органічних мас.

Переваги важкої дискової борони ДУКАТ GOLD:

• висока продуктивність та ефективність ДУКАТ GOLD забезпечена рядом інженерних рішень.
• два ряди дисків розташовані у шахматному порядку по відношенню один до одного на відстані 16 см., у результаті чого досягається суцільна обробка ґрунту по всій поверхні. Розташовані за дисками граблі забезпечують рівномірний розподіл рослинних залишків
• завдяки високій рамній конструкції (70 см.) виключається забивання органічних мас. А точність дотримання робочої глибини досягається за рахунок задніх катків та опорних коліс.
• подвійна пружина стійок дозволяє створювати оптимальний тиск на стійку, який здатний утримувати робочу глибину для руйнування рослинних залишків грубостебельних культур, а також охороняти її від перевантаження.

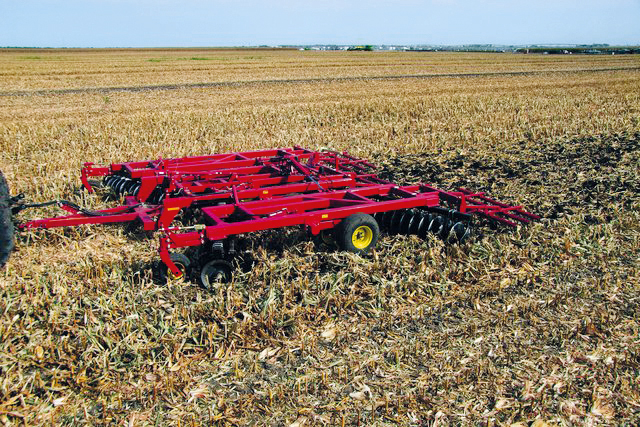

Дискова борона Massey Ferguson

Компанія Massey Ferguson для українських аграріїв пропонує дискову борону серії 1436. Це важкий причіпний агрегат, який забезпечує якісний передпосівний обробіток ґрунту та закладення добрив. Дискова борона має робочу ширину від 6,27 до 10,92 м, що дозволяє обробляти більшу територію за один прохід та економить витрати часу і палива. У всіх варіантах передбачено диски діаметром 61 см. Швидкий перехід у транспортне положення дозволить швидко повернути агрегат у робочий стан.

У виробництві цієї серії дискових борін застосовуються втулки із надмолекулярного полімеру (UHMW), що сприяє скороченню часу в технічному обслуговуванні. До інших переваг дискової борони Massey Ferguson 1436 слід віднести наявність трисекційної рами; встановлення «крокуючої» тандемної вісі для точного копіювання профілю поля, а також стійки C-Flex, що утримують дискові батареї, продовжують строк служби дисків та валів; передбачені синхронізовані гідроциліндри транспортної системи утримують постійну глибину роботи.

Підготував Ігор Бойко
